2024-S-44

具清扫功能蓄热式焚烧炉及余热利用装置在热塑性橡胶生产VOC_s废气治理中的应用工程

申报单位

恩国环保科技（上海）有限公司

业主单位

推荐单位

中国环境保护产业协会废气净化专业委员会

投运时间

2019年10月

工程示范点

1. 采用具清扫功能RTO，提高VOC_s去除效率。

2. 关键设备切换阀采用自主研发的软硬双密封垂直切换阀，泄漏率极低，进一步提高系统去除效率。

3. 蓄热体热交换效率90%～95%。

4. 系统非甲烷总烃去除效率> 99.8%。

5. 采用PLC进行综合控制，可以实现全自动化流程，同时结合软硬件联锁，也能保证系统的安全性。

6. 能耗低：正常工况下RTO自运行，燃烧器在最小输出状态下运行，燃料消耗约为9 Nm³/h。

7. 附加经济价值高： 热旁通系统将部分高温气体导入余热锅炉，产生0.8MPa饱和蒸汽1.7～2.7t/h，提高了热能利用效率，并创造一定的经济效益。

工程规模

工艺流程

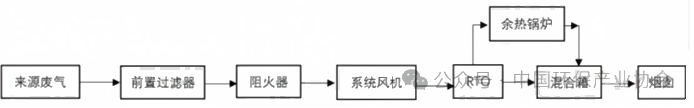

根据热塑性橡胶产线工艺废气特点，处理方案为：2套前置过滤器+1套200型三槽蓄热式氧化炉（RTO）+1套余热锅炉。工艺流程简图如下：

在系统运行过程中，含VOC_s废气首先进入前置过滤预处理系统，去除废气中夹带的细微颗粒物及水雾。过滤后的废气经由系统风机送入RTO中, 在高温氧化作用下VOC_s被分解为CO₂、水，并释放出大量热能。

具清扫功能固定式RTO的各蓄热室根据工作状态可分为热室、冷室、吹扫室，每个蓄热室会依次按照热室、吹扫室、冷室的顺序循环工作。每一循环中，各个蓄热室交替进行，依次历经蓄热-放热-吹扫程序，冷室的蓄热体温度升高并储存热量，热室蓄热体放热温度降低，同时吹扫系统完成对吹扫室的吹扫过程。系统周而复始，连续运行。

为最大程度回收热能，提高设备利用率，当废气的VOC_s浓度升高，炉室超温时，RTO氧化槽配置的高温旁通风门会自动打开，将部分高温气体通过高温热旁通导入余热锅炉，用于产生1.7～2.7t/h的蒸汽，供客户使用。然后，烟气经由余热锅炉出口管道送入混合箱，与RTO出口端气体混合降温后，直接由烟囱排出。

运行效果

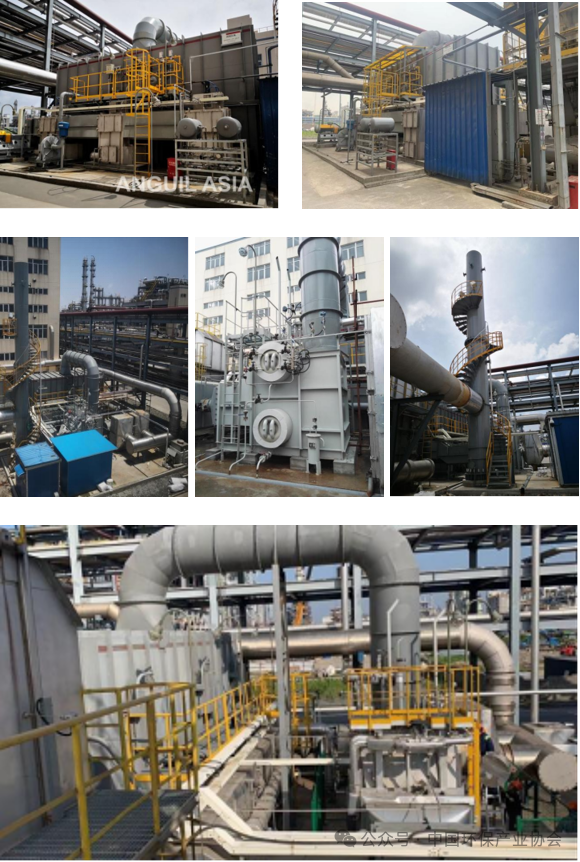

本套具有清扫功能的蓄热式焚烧炉及余热锅炉系统用于处理业主SIS/SBS生产线工艺废气，主要VOC_s污染物为环己烷、非甲烷总烃。2019年8月投入运行后，经第三方检测机构检测，治理前非甲烷总烃浓度14,900 mg/Nm³, 环己烷浓度674mg/Nm³。治理后非甲烷总烃排放浓度24.1mg/Nm³，环己烷排放浓度7.46 mg/Nm³，满足《石油化学工业污染物排放标准》（GB31571-2015（含2024年修改单））的要求，非甲烷总烃去除效率为99.83%，环己烷去除效率为98.87%。无废水、污泥、飞灰、炉渣、废气等二次污染物。该套设备自运行后，至今运行稳定，未曾发生运行事故。

二次污染控制

达到的标准或性能要求

工程申报单位联系信息

单位名称：恩国环保科技（上海）有限公司

单位地址：上海市嘉定区安亭镇昌吉路156弄69号

联系人：文慧娟

联系电话：021-61250788

电子邮箱：sales@anguilasia.com
