表1 粉尘来源和发生量
序号 |
粉 尘 来 源 |
发 生 量 /(kg/t) |
产 品 |
1
2
3
4
5
6 |
烧结厂粉尘
高炉粉尘
转炉尘
电炉尘
轧钢铁皮渣
酸洗油泥 |
20~40
10~20
15~25
10~20
10~15
5~10 |
烧结矿
铁
钢
钢
钢材
钢材 |
表2 各生产过程处理含尘气体量
序号 |
场所 |
粉尘性质 |
处理气体量/(m3/h) |
浓度/(g/m3) |
温度/℃ |
备注 |
1
2
3
4
5
6
7 |
原料
烧结
焦化
石灰
炼铁
炼钢
轧钢 |
铁矿粉.煤粉.石灰粉
焦粉.矿粉.烧结粉
煤粉.焦粉.焦油
石灰.白云石.氧化镁
焦粉.矿粉.氧化铁粉.烟尘
含铁粉尘.耐火粉尘.矿渣.烟尘
氧化铁粉.焊烟 |
(10~15)×105
(25~28)×105
(30~35)×105
(6~10)×105
(45~50)×105
(45~60)×105
(1.0~1.5)×105 |
5~10
5~20
5~20
10~50
1~10
1~10
1~5 |
常温
部分高温
部分高温
高温
部分高温
部分高温
常温 |
|
3 钢铁企业烟尘特点
3.1 点多面广连续排放
钢铁企业各单元生产过程中均有烟粉尘产生,污染源分布极广。从原料准备到钢材出厂几乎每个环节都有粉尘散发。
炼焦、烧结、炼铁和炼钢等单元24小时不间断生产。尘源点的粉尘连续排放,除尘措施需要不间断地正常运行。除了必要的定修外,一年之内从不停止,作业率达到100%。
3.2 含尘气体排放量大浓度高
从表2可以看出,每个生产环节需要处理的含尘气体量都很大,其中炼铁和炼钢最大。烟气量约占整个生产过程的50%以上。每个生产车间和各生产工段产生的烟尘浓度都较高,特别是炼钢转炉吹炼阶段产生的烟尘浓度瞬时高达50g/Nm3;转炉兑铁水过程中,烟粉尘外溢情况较严重; 另外电炉和转炉一次烟气温度特别高。
3.3 粉尘成分复杂
钢铁企业粉尘成分主要以含铁粉尘和原料粉尘为主,粉尘密度一般在0.5~2.0t/m3,粉尘比电阻在5×108Ω·cm以上,粉尘粒径主要在0.2~20μm。各生产过程的粉尘特点不尽相同,其中以炼焦化学厂烟尘成分(例如含有SO2,焦油等)最为复杂,处理也更为困难。
4 除尘技术发展趋势
4.1 干法除尘技术取代湿法除尘技术的趋势
在钢铁企业,由于烟气和粉尘的多样性和复杂性,例如烟气中含有大量水分、焦油物质、高温颗粒、有毒物质、可燃物质等,所以对这些烟尘过去往往采用湿法除尘措施。
湿法除尘存在的主要问题是:除尘效率相对较低、不能达到理想的程度;存在复杂的水处理过程或可能造成水二次污染问题。
随着国家对环保要求的日益严格和建设节约型社会的需要,在钢铁企业湿法除尘有被干法除尘取代的趋向。
(1)炼焦厂装煤车除尘,把湿法文氏管除尘流程改为干法袋式除尘器流程后,节约用电60%,节约用水20t/h及相应的污水处理费用。
(2)高炉煤气过去均采用湿法除尘技术。20世纪80年代开始在100m3小高炉试验干法除尘,在取得技术突破后逐步推广。目前450m3以下高炉大多采用干法袋式除尘工艺。2002年3000m3大型高炉开始采用干法除尘技术取代传统的双级文氏管除尘技术,其突出优点是总投资节约30%左右、占地节省50%、节水200kg/t铁、节电70%以上,同时还可以减少管理人员,提高环保效益。
(3)转炉煤气用干法园式静电除尘器工艺流程代替湿法除尘是干式除尘的重大进展,其最大的优点是干法除尘系统净化后的煤气含尘量在10mg/Nm3以下,不但可直接供用户使用,而且风机使用寿命长、维护工作量少。湿法除尘系统净化后煤气含尘量约80~100mg/Nm3,供用户使用前还必须再设置一套除尘装置;干法除尘系统阻力约6500Pa,湿式除尘系统阻力约20000Pa,因此干法除尘系统耗电约为湿式除尘系统的1/3;干法除尘系统回收的干粉尘,压块后可直接反馈给转炉使用,湿法除尘系统需设置污水及污泥处理设施,回收的湿粉尘要送烧结厂利用,特别是含油尘泥还需设置转底炉等炉子进行专门处理后利用。
(4)火焰清理除尘和精轧机除尘,过去一直是采用湿法除尘装置,但近几年来也出现了干法除尘工艺技术。
4.2 脉冲喷吹技术取代反吹风除尘器的趋势
袋式除尘器的发展主要经历了:上世纪60~70年代试制出小型脉冲除尘器,因性能欠佳,到80年代至90年代初的反吹风袋式除尘器占据主导地位。自上世纪80年代末,随着脉冲除尘器技术和制作水平的不断提高,滤袋长度已由4m长袋提高到6m,目前已可达9m。因脉冲除尘器具有喷吹力强,清灰效果好,设备阻力低,同风量情况下占地面积小等优点,而从上世纪90年代开始应用于钢铁企业。发展速度相当之快,其发展趋势将覆盖所有采用干法布袋除尘领域。
按清灰方法的不同,袋式除尘器分为五种类型:(1)机械振动类,(2)分室反吹风类,(3)喷嘴反吹类,(4)振动、反吹并用类和(5)脉冲喷吹类,在这五类除尘器中应用最多的是(2)、(5)类,而(1)、(3)、(4)类应用要少得多,根据1998年某钢铁厂正在运行中的袋式除尘器统计,各类除尘器所占比例为(1):(2):(3):(4):(5)=5:72:1:2:20,从这些比例可以看出,反吹风类除尘器的应用占主导地位。其它型式的袋式除尘器应用范围较窄。但到2000年后,新安装的袋式除尘器几乎全是脉冲袋式除尘器,这是因为脉冲袋式除尘器与分室反吹风袋式除尘器相比有明显的优点,详见表3。
表3 分室反吹和脉冲喷吹两种袋式除尘器技术对比
序号 |
项目 |
分室反吹除尘器 |
脉冲喷吹除尘器 |
备注 |
1 |
清灰强度 |
强度较弱 |
强度较大 |
强力喷吹清灰装置 |
2 |
占地面积 |
除尘器占地较多 |
除尘器占地少 |
|
3 |
常用过滤风速 |
0.65~0.9m/min |
1.05~1.3m/min |
|
4 |
运行阻力 |
1200~1800Pa |
1000~1500Pa |
|
5 |
排出口浓度 |
<50mg/Nm3 |
<20mg/Nm3 |
|
6 |
换袋寿命和更换 |
2~3年 |
2~3年 |
覆膜滤袋寿命加倍 |
7 |
运行耗能量 |
相对较多 |
相对较少 |
主要从设备运行阻力分析 |
8 |
外设气源情况 |
少量或没有 |
用压缩空气较多 |
脉冲除尘器需单设气源 |
9 |
结构投资 |
结构量较重 |
结构量较轻 |
|
10 |
配套件价格 |
较便宜 |
较昂贵 |
|
11 |
漏风对清灰影响 |
忌讳漏风 |
漏风影响较小 |
|
12 |
维修管理 |
比较容易 |
容易 |
|
4.3 收尘技术发展趋势
⑴ 高效率的烟尘捕集
与严格的大气排放标准相呼应,在钢铁企业清洁生产中,国家不但对工艺生产设备提出清洁生产的先进性指标要求,而且将车间操作区卫生标准也由过去的10mg/Nm3提高到8mg/Nm3。这就意味着各污染源的粉尘捕集效率必须大幅度提高,主要尘源的捕集效率由85%~90%提高到96%以上,以体现各生产操作区岗位洁净,车间厂房外无烟尘外溢现象。高效率的烟尘捕集取决于:良好的烟尘捕集罩和较大风量除尘系统设计。
⑵ 烟尘捕集罩
烟尘捕集罩形式有多种,有与工艺设备直接相连的捕集罩,与设备脱开式捕集罩、高悬罩、密闭罩和厂房屋顶烟罩及竖#式气楼烟罩等。
影响捕集罩设计的因素有:工艺设备对烟罩认识的局限性,工艺操作和设备维护的制约,厂房设计的限制以及捕集罩本身的结构设计等因素。高效率烟尘捕集罩不但需工艺的良好配合并处理好上述几个问题,而且要熟悉各种生产工艺和污染物性质,合理设计并顾及到罩口风速与污染源的气流方向及车间横向气流干扰等因素,同时捕集罩的结构设计要留有足够的空间停留烟气,最终将96%以上的污染物捕集到吸尘罩内、集中至除尘设备净化后排放。
⑶ 大风量除尘
过去,由于人们对环保重视的力度不够,许多工程因环保费用投入偏少和设计的局限性,导致粉尘超标排放现象严重,结果不得不停产进行整顿改造,既增加了重复建设投资,又浪费了市场机遇,同时也阻碍了企业自身的发展,造成的损失远超过合理的环保投资。
所谓大风量除尘,就是要提高烟粉尘的捕集效果。对那种因过于计较环保投资而造成除尘效果差的除尘设计而言,大风量除尘,就是要通过计算,采用一个合理有效的烟尘捕集风量,该风量能克服车间横向气流干扰,并将96%以上的烟尘捕集入罩。
4.4 烟尘净化技术与高效节能运行趋势
我国大气环境中工业污染占70%,随着经济迅猛发展的同时,国家对环境保护提出了更高的要求,目前正在为钢厂修订更为严格的粉尘排放标准,征求稿意见将其定位在20mg/Nm3。这表明:实现粉尘排放限值20mg/Nm3,只是时间问题。表4为部分国家和地区钢铁企业大气污染物排放限值。
表4 钢铁企业大气污染物-粉尘排放限值。
序号 |
国家或地区 |
名称和内容 |
排放限值/(mg/Nm3) |
备 注 |
1 |
欧盟 |
钢厂 |
20 |
|
2 |
日本 |
采用高炉的钢铁企业(有焦炉) |
50~70 |
采用高炉的钢铁企业(无焦炉) |
20~40 |
电炉炼钢与轧钢 |
20~40 |
3 |
中国北京 |
高炉 |
A区:禁排;B区:30 |
2007年执行 |
转炉一次烟气除尘 |
A区:禁排;B区:50 |
转炉车间二次烟气除尘 |
A区:禁排;B区:30 |
电炉 |
A区:禁排;B区:20 |
连铸和轧钢除尘 |
A区:禁排;B区:10 |
4 |
上海宝钢 |
宝钢分公司转炉一次烟气内控标准 |
100 |
目前正在重新修订 |
宝钢分公司转炉二次烟气内控标准 |
35 |
不锈钢公司转炉一次烟气实测 |
<30 |
2004年上海市环境检测中心实测数据 |
不锈钢公司电炉和转炉二次烟气实测 |
<20 |
特殊钢分公司60吨电炉烟气实测 |
<20 |
浦钢搬迁罗泾工程内控标准 |
20 |
|
为遵守循环经济和建设节约型社会的原则,作为重要环保设备的除尘器必须低阻力运行、高效率净化。因此必须采取一系列的技术措施,提高烟尘净化效率的同时,使系统高效节能运行。
⑴ 控制过滤风速
对大中型规模的脉冲除尘器而言,过滤风速不宜过高,现代钢铁企业环保要求袋式除尘器过滤风速一般不宜超过1.2m/min。虽然除尘器过滤面积可能增大,但由此给除尘系统带来四大好处:除尘效率提高,滤袋使用寿命延长,设备运行阻力降低,风机节能效果明显。另外因除尘器过滤风速的降低,同时又将引发除尘器清灰方式由离线清灰方式向在线清灰方式变革,这样除尘器过滤面积(相对离线型除尘器)又可相应减少,抵消了因过滤风速降低带来的除尘器投资增加。所以适当降低除尘器过滤风速优势明显。
⑵ 选择优良滤料
根据粉尘性质和特点,合理选用滤料品种,滤料单重应在500g/m2以上,一般刚投入使用的新滤料的除尘效率相对来说是较低的,随着积聚在滤料上的粉尘增多,除尘效率将逐步上升,见图2。图2表明粉尘层对提高除尘效率有着重要意义。

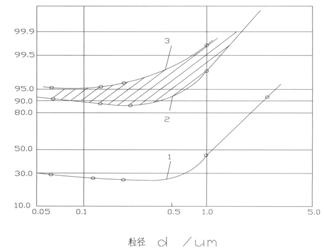

图2 滤料在不同状态下的分级除尘效率
1—清洁滤料;2—振动清灰后的滤料; 3—积尘的滤料
如果要继续提高除尘器过滤效率,那么采用具有人造粉尘层作用的覆膜滤料就能获得理想的效果。滤料覆膜指在滤料表面覆盖一层多孔薄膜,利用覆膜滤料可以提高滤料的过滤精度,即使对0.2~0.5μm的超细粉尘,其过滤效率也在99.5%以上。国内滤料覆膜技术已经成熟,滤料覆膜投资增加约20~25元/m2。
⑶ 优化除尘器结构设计
除尘器阻力包括了除尘器结构阻力和滤袋阻力,滤袋阻力可以通过控制过滤风速和选用复合滤料来实现。结构阻力主要与设备本体设计及通过的风速有关,若将风速降低到14~16 m/s以下,则可比原结构阻力降低约20%~40%,降阻效果非常明显。有试验装置和技术力量的单位正在通过模拟试验和微机计算来降低设备的结构阻力。
⑷ 风机变速运行
钢铁生产过程虽然是连续的,但在连续生产过程中工况是变化的,例如电炉炼钢持续时间为装料5~10%,金属熔化65~80%,吹氧10~15%,出钢5~10%,在每一工况产生的烟气量是不一样的,要求处理的风量也不一样。所以除尘系统要采用风机变速运行以节约能源。风机变速有变频调速、液力耦合器调速、内反馈调速等,应根据工艺生产状况通过技术经济比较,选用合理的调速方式达到节能降耗的目的。
5 结语
现代钢铁企业除尘技术发展趋势也像其它经济工作一样,必须遵循建设循环经济和节约型社会的原则,积极开发和采用先进除尘技术,做到提高效率、节约能源,创造美好环境,为企业的可持续发展做出努力。
